1. Definição e finalidade
Os blocos de fundação sobre estacas são elementos de concreto (normalmente armado) executados na cabeça das estacas para coletar e transmitir as cargas provenientes de pilares, paredes ou elementos estruturais para as estacas. Sua principal finalidade é promover uma distribuição adequada de esforços (compressão, tração e cisalhamento) entre estacas e superestrutura, mantendo o alinhamento, a rigidez e a estabilidade do apoio.
2. Características funcionais e comportamento estrutural
- O bloco atua como elemento de transferência de carga entre pilar e estacas, podendo trabalhar por modelos de:
- bielas e tirantes (comportamento mais “maciço”, típico de blocos mais altos), e/ou
- flexão (quando a geometria conduz a comportamento mais próximo de sapata/laje).
- Deve garantir ancoragem adequada das armaduras do pilar e das armaduras principais do bloco.
- Deve atender às exigências de:
- resistência ao cisalhamento/punção,
- compressão nas bielas,
- tração nos tirantes,
- fissuração e cobrimento, conforme normas aplicáveis e projeto estrutural.
3. Tipologias usuais
3.1 Bloco de 2 estacas
Aplicação típica: pilares com cargas moderadas, com duas estacas alinhadas conforme o eixo principal do pilar ou da viga de fundação.
Características:
- Geometria usualmente retangular (ou alongada), com estacas em linha.
- Tendência a apresentar esforços relevantes de tração na armadura inferior (tirante) conectando as estacas, e compressão nas bielas em direção ao pilar.
- Requer atenção a excentricidades e alinhamento de cargas para evitar torção indesejada.
3.2 Bloco de 3 estacas
Aplicação típica: quando se busca melhor distribuição para cargas maiores ou limitações de locação.
Características:

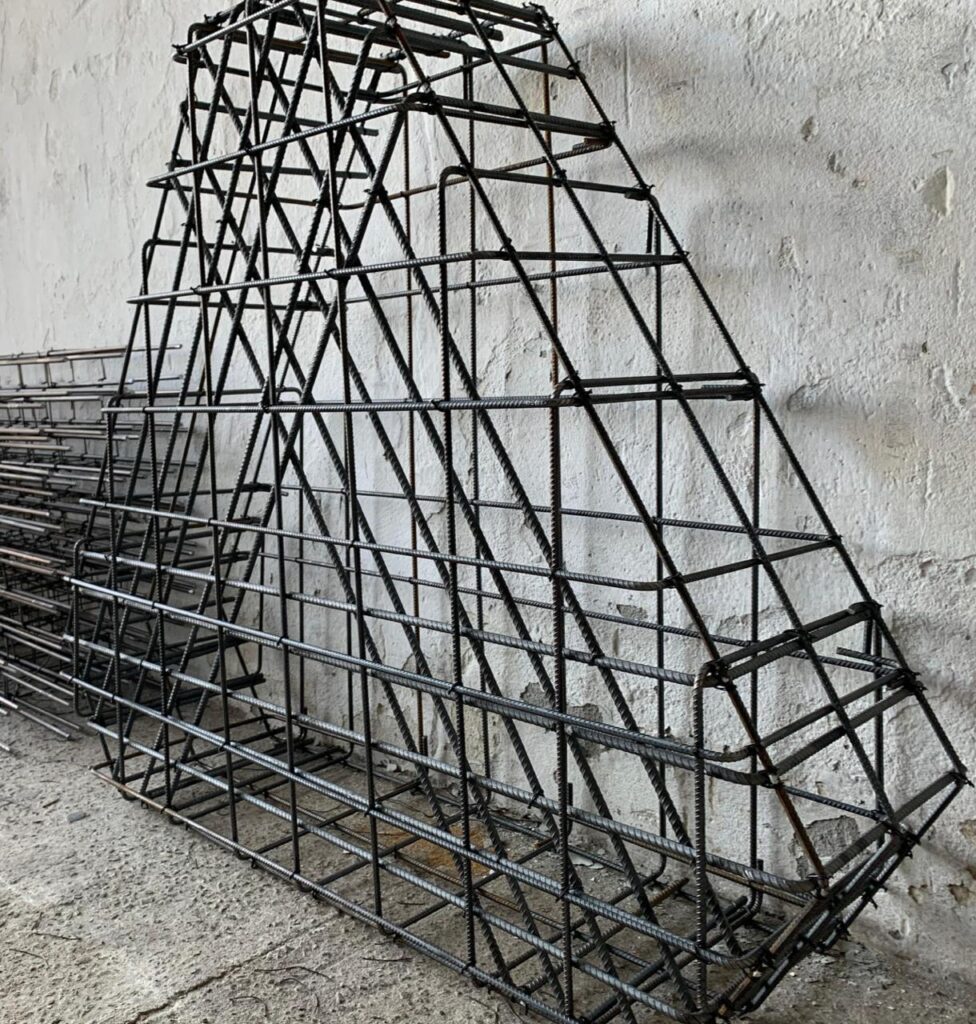

- Geometria frequentemente triangular (estacas nos vértices) ou arranjos compatíveis com o pilar.
- Distribui esforços com maior “estabilidade geométrica” do que 2 estacas, reduzindo sensibilidade a excentricidades moderadas.
- Exige detalhamento cuidadoso das armaduras de amarração entre estacas e da região nodal sob o pilar.
3.3 Bloco de 4 estacas
Aplicação típica: pilares com cargas elevadas, necessidade de maior capacidade de suporte e/ou redução de recalques.
Características:
- Geometria usualmente quadrada ou retangular, com estacas nos vértices (ou em arranjo simétrico).
- Melhora a distribuição de carga e reduz efeitos de excentricidades pequenas, desde que o pilar esteja centrado e o arranjo seja regular.
- Demanda verificação rigorosa de punção/cisalhamento e confinamento nodal, além do detalhamento das armaduras em “malha” e tirantes.
4. Materiais e componentes
- Concreto: classe e consistência conforme projeto (fck definido em projeto estrutural).
- Aço para armadura: CA-50/CA-60 (ou conforme especificação de projeto).

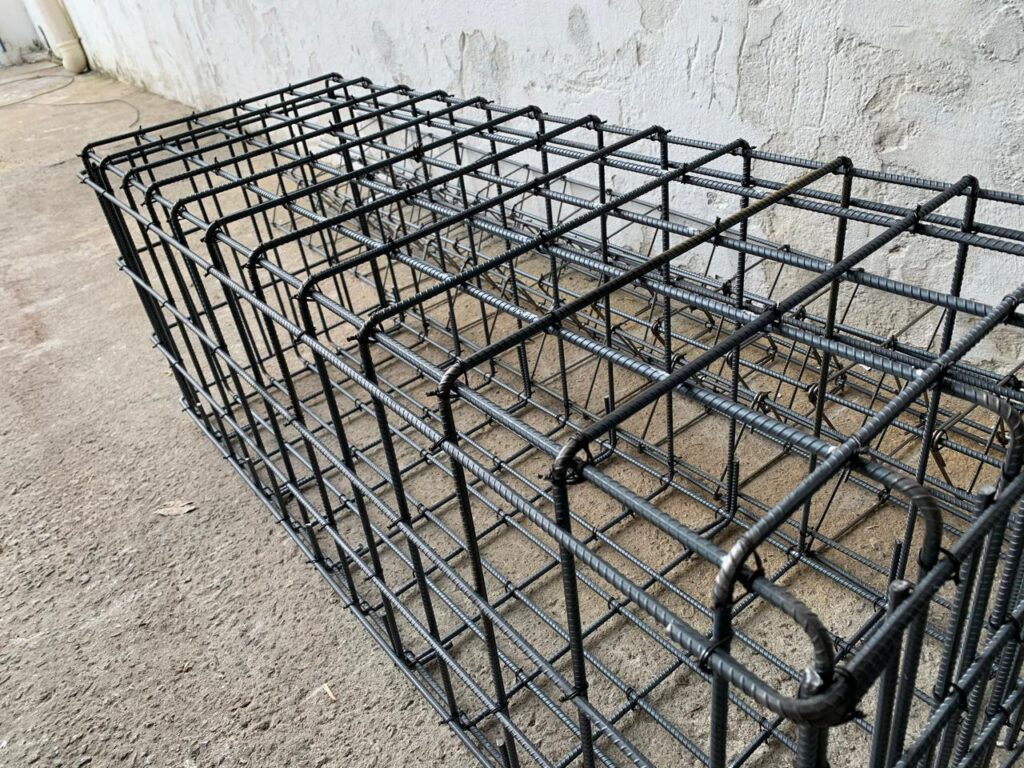

- Armaduras típicas do bloco:
- armadura principal (tirantes) na região inferior;
- armaduras complementares/superiores (distribuição, costura e montagem);
- estribos/armaduras de confinamento, quando previsto;
- arranques do pilar e suas ancoragens.
5. Recomendações executivas (obra)
- Locação e nivelamento: garantir posicionamento correto de estacas e cota de arrasamento conforme projeto.
- Preparação da cabeça das estacas: limpeza, regularização e tratamento conforme especificação; eventual uso de graute/regularização quando previsto.
- Cobrimento: utilizar espaçadores e garantir cobrimento nominal conforme ambiente e projeto.
- Forma e escoramento: assegurar rigidez para não deformar durante concretagem.
- Concretagem e adensamento: vibrar adequadamente para evitar vazios, especialmente nas regiões nodais e junto às armaduras densas.
- Cura: realizar cura conforme procedimento de obra para desempenho e durabilidade.
6. Limitações e observações importantes
- Dimensões, armaduras, altura útil, espaçamentos entre estacas e verificações (bielas e tirantes, punção, cisalhamento, ancoragens e fissuração) devem seguir projeto estrutural.
- Alterações de posição de estacas, excentricidades, cargas de pilares, presença de vigas de travamento e interferências devem ser avaliadas pelo responsável técnico.
- O bloco não deve ser dimensionado “por regra de bolso” em obras com cargas relevantes: é elemento crítico de fundação.
7. Normas e referências
Execução e dimensionamento devem observar as normas técnicas vigentes aplicáveis (ex.: ABNT NBR 6118 – estruturas de concreto; ABNT NBR 6122 – projeto e execução de fundações), além de especificações do projeto e da fiscalização.
